マリオみたいな２Dアクションゲームを作る！ その１１ スライム（敵）を作る：Cocos Creator

　◆ Cocos Creatorでスーパーマリオみたいな２Dアクションゲームを作ります。◆
　◆ このシリーズの他の記事を見るには『PlatformerGame』タグをクリックして下さい。◆
　◆ 最初から読みたい場合はココをクリックして下さい。◆
　
　こちらの記事の続きです。

mmorley.hatenablog.com

　
　今回は、敵のスライムを作成します。
　コインと同様に、スライムのプレハブを作成して、タイルマップを利用してステージに配置します。
　スライムは画面外では停止して、画面に入った時に動き出すようにします。
　プレイヤーはスライムを踏みつけて倒すことが出来るようにします。

　
【 注意 】Cocos Creator v2.3.3は、VS Codeのデバッグ実行でブレークポイントが機能しないバグがあので、v.2.3.2を使用して下さい。
　v.2.3.2は、Cocos DashboardのEditorのDownloadボタンからインストール出来ます。
　既存のプロジェクトのEditor Versionは、下図のように切り替えます。一度確認のメッセージが表示されます。

目次

使用環境

　私が使用している環境です。

• OS：Windows 10 Home

• ブラウザ：Google Chrome (64-bit)

• 開発環境：Cocos Creator v2.3.2

• コードエディタ：Visual Studio Code（以下VS Code）

• Tiled Version 1.3.4

コリジョングループ（Collision Group）を設定する

　衝突するものと衝突しないものをグループ単位で分けます。
　例えば、プレイヤーはアイテムと接触しますが、敵はアイテムと接触しないようにします。
　不要な衝突を無くすので、処理の負荷を下げることにもなります。
　
　下記のようにグループを分けます。

グループ名	対象
platform	足場のブロック、壁等どの地形
player	プレイヤー
enemy	敵
item	コイン等のアイテム

　
　下記のグループの組み合わせのみ接触イベントが発生します。

• player：platform、enemy、itemに接触します。

• enemy：platform、player、enemyに接触します。

　

Cocos Creatorで作業

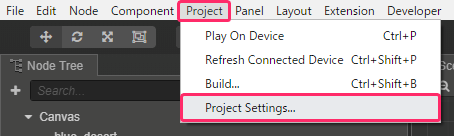

1. メニューの『Project』→『Project Settings』をクリックします。

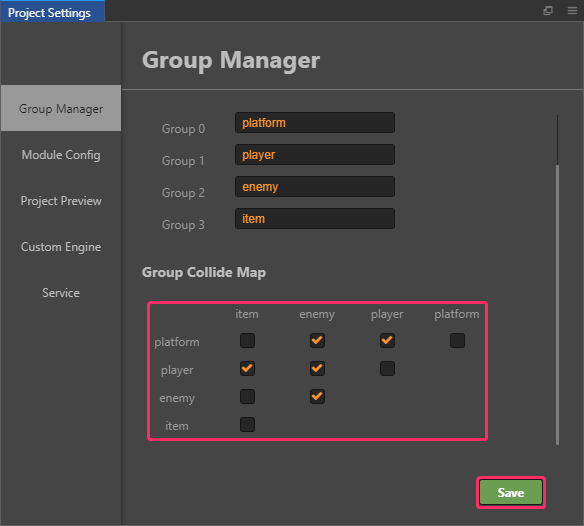

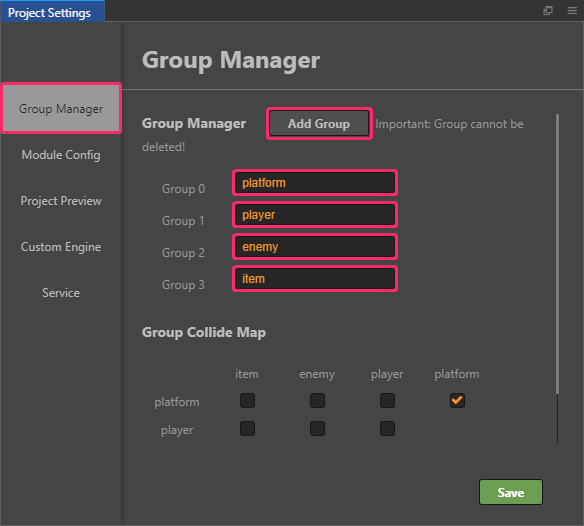

2. 『Project Settings』で『Group Manager』の『Add Group』を３回クリックして、グループ名を下図のように変更します。


3. 『Group Manager』を下にスクロールして、『Group Collide Map（チェックボックス）』を下図のように変更して『Save』をクリックします。

   【 注意 】『Group 0（ここではplatform）』はノードを作成した時の初期値になります。

スライムの画像をAssetsに追加する

　移動中の画像２枚と、踏みつけられた時の画像１枚を追加します。
　

Windows、Cocos Creatorで作業

1. Windowsのエクスプローラーで下記のフォルダ選択して、『Assets』パネルの『texture』にドラッグ＆ドロップします。

   • Platformer Pack Redux (360 assets)\PNG\Enemies\slimeBlue.png

   • Platformer Pack Redux (360 assets)\PNG\Enemies\slimeBlue_hit.png

   • Platformer Pack Redux (360 assets)\PNG\Enemies\slimeBlue_move.png
     その１で入手した画像素材ファイルです。



スライムの実装方法

　スライムのノードを編集して最終的にプレハブにします。
　
　下記のように実装します。

• スライムの主な仕様です。
  • スライムは一定速度で移動します。スタートは左向きです。

  • 壁や段差、他の敵にぶつかると方向転換します。

  • 画面外では停止して、画面内に入ると動きます。

  • プレイヤーに踏みつけられると倒されて消えます。
• ノードは下記の構造にします。
  • 親ノード
    • RigidBodyコンポーネント
      Bulletタイプにします。

    • PhysicPolligonColliderコンポーネント

    • Animationコンポーネント
      移動中と踏まれた時のアニメーションを作成します。

    • スクリプト
  • 子ノード
    • Spriteコンポーネント

　
　今回、コライダーのどこが接触したかを判定するのですが、ぶつかる速度が速いとコライダー同士が貫通してしまい、正しく判定出来ません。RigitBodyで『Bullet』を有効にすると貫通を防ぐことが出来ます。ただし処理は重くなるので注意が必要です。
　
　Spriteだけ子ノードにしているのは、方向転換の時に絵だけを反転させるためです。壁にぶつかった時にコライダーを反転させると接触時の処理が難しくなります。

スライムのノードを作成する

　Spriteコンポーネントは、デフォルトでは画像の外側の透明部分を除外します。
　これだと倒された画像に差し替えた時におかしくなるので、透明部分も含むようにします。
　アンカーポイントの位置を下端する対処もありますが、ステージに配置する際に位置の調整が必要になります。

Spriteのオプション設定	slimeBlue	slimeBlue_Hit
Size Mode：TRIMMED、Trim：チェックあり （デフォルト）
Size Mode：RAW、Trim：チェックなし （元画像のサイズ）

　

Cocos Creatorで作業

1. 『Node Tree』パネルで『Canvas』を右クリック→『Create』→『Create Empty Nodes』をクリックしてノードを作成し、名前を”slimeBlue”にします。

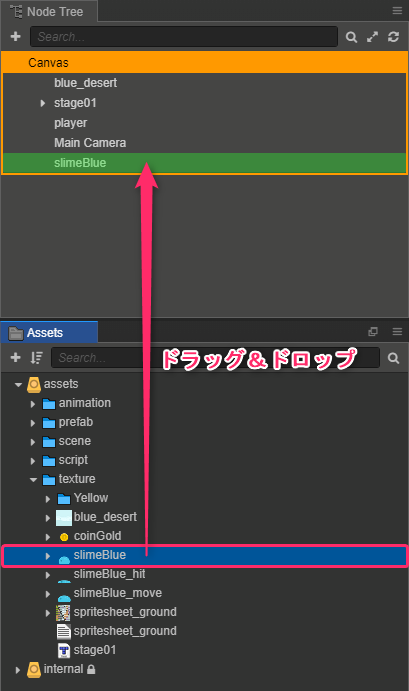

2. 『Assets』パネルから『slimeBlue』を『Node Tree』パネルにドラッグ＆ドロップします。

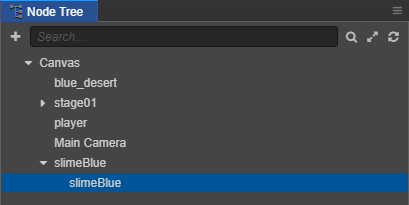

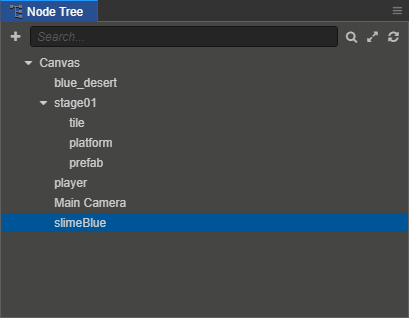

   下図のようになります。


3. 『Node Tree』パネルで『Canvas/slimeBlue』を選択して、『Properties』パネルの『Node』を下図のように設定します。
   親ノードのほうの『slimeBlue』です。

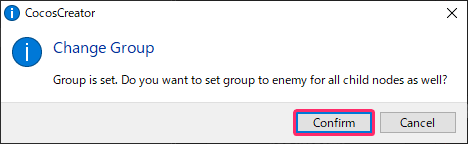

   『Group』を変更した時に、『全ての子ノードのグループも同様に変更しますか？』と問われるので『Confirm』をクリックします。


4. 『Node Tree』パネルで『Canvas/slimeBlue/slimeBlue』を選択して、『Properties』パネルの『Node』の『Size』を確認します。
   子ノードのほうの『slimeBlue』です。
   画像の外側の透明部分を除くサイズです。後でコライダーを作る際に参考になります。

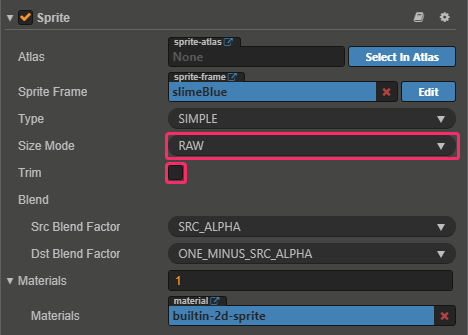

5. 『Properties』パネルの『Sprite』を下図のように設定します。

   • 『Size Mode』：『RAW』
     スプライトを元のサイズ（透明部分を含む）にします。

   • 『Trim』：チェックを外します。
     透明部分を除外しません。



RigidBodyとColliderを設定する

　『RigidBody』コンポーネントは『Bullet』の設定は重要です。『Bullet』を有効にすると処理の負荷は高くなりますが、接触の判定がより厳密になります。
　コライダーの形状は、プレイヤーと同じくブロックの継ぎ目に引っかからない形状にします。
　

Cocos Creatorで作業

1. 『Node Tree』パネルで『Canvas/slimeBlue』を選択して、『Properties』パネルの『Add Component』→『Physics Component』→『Collider』→『Polygon』をクリックします。
   親ノードのほうの『slimeBlue』です。


2. 『Properties』パネルの『RigidBody』を下図のように設定します。


   • 『Enabled Contact Listener』：チェックを入れます。
     接触（衝突）コールバック（onBeginContact、onEndContact』を使えるようにします。

   • 『Bullet』：チェックを入れます。（透明部分を除外しません。）
     ボディ（コライダー）を貫通しないようにします。ただし、処理の負荷が高くなります。

   • 『Fixed Rotation』：チェックを入れます。
     ボディ（コライダー）が回転しないようにします。

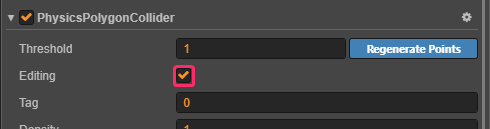

3. 『Properties』パネルで『PhysicsPolygonCollider』の『Editing』にチェックを入れます。


4. 『Scene』パネルで下図の赤丸の位置をクリックしてポイントを追加します。

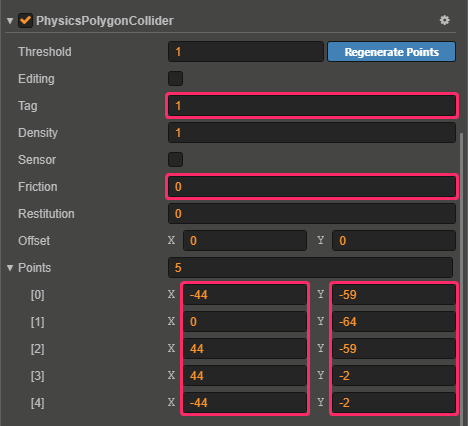

5. 『Properties』パネルで『PhysicsPolygonCollider』を下図のようにします。



移動中のアニメーションを作成する

　移動中にスライムが収縮するようにします。

　

Cocos Creatorで作業

1. 『Properties』パネルの『Add Component』→『Other Component』→『Animation』をクリックします。
   親ノードのほうの『slimeBlue』です。


2. 『Timeline』パネルで、『Create a new Clip file.』をクリックします。

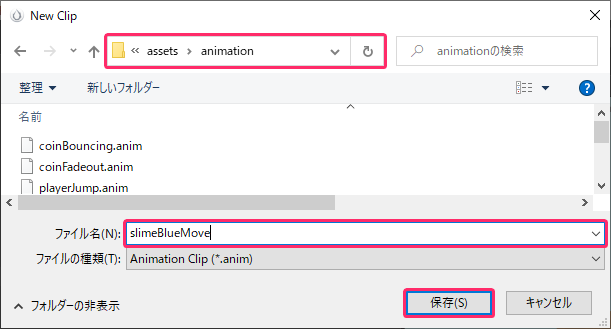

3. 『assets/animation』フォルダに”slimeBlueMove”と名前を付けて『保存』をクリックします。


4. 『Timeline』パネルで『Open/Close Record mode』ボタンをクリックします。

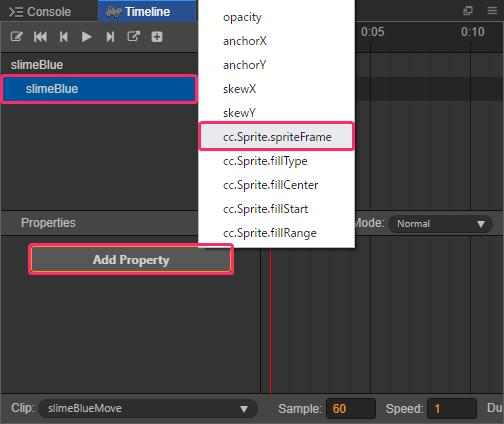

5. 『Timeline』パネルで『slimeBlue/slimeBlue』を選択して『Add Property』→『cc.Sprite.spriteFrame』をクリックします。

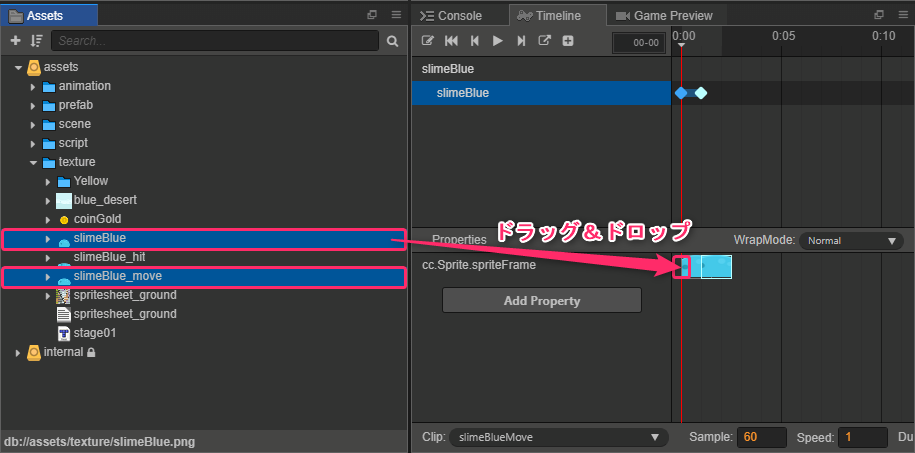

6. 『Assets』パネルの『assets/texture/slimeBlue〜slimeBlue_Move（2個のファイル）』を『Ctrl』キーを押しながら選択して、『Timeline』パネルの『cc.Sprite.spriteFrame』の列の『0:00』にドラッグ＆ドロップします。
   『slimeBlue』の方をドラッグします。どちらをドラッグするかでフレームへの登録順が変わります。


7. 『Timeline』パネルで下記のように設定します。

   • 『WrapMode:』で『Loop』を選択します。
     アニメーションを繰り返し再生します。

   • 『Sample：』を"2"にして『Enter』キーを押します。
     再生速度を2FPS（1秒間に画像を切り替える回数）にします。
     『Enter』を押すか、別の場所をクリックするまで入力が確定されません。


8. 『Scene』パネルで『Save』をクリックしてアニメーション（Animation Clip）を保存します。



踏みつけられた時のアニメーションを作成する

　潰れて消えるようにします。
　消えた後にノードを削除する関数を呼び出します。

　

Cocos Creatorで作業

1. 『『Timeline』パネルで『＋』をクリックします。

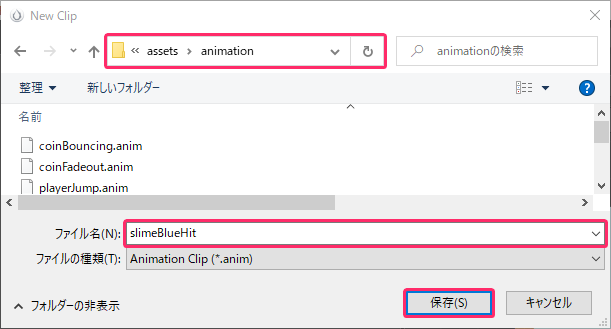

2. 『assets/animation』フォルダに”slimeBlueHit”と名前を付けて『保存』をクリックします。


3. 『Clip:』で『slimeBlueHit』を選択します。


4. 『Timeline』パネルで『slimeBlue/slimeBlue』を選択して、『Add Property』→『cc.Sprite.spriteFrame』をクリックします。

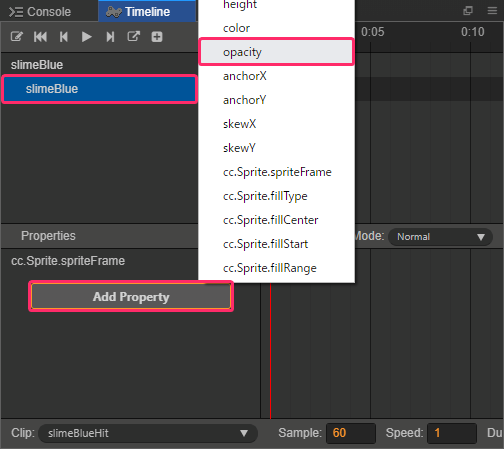

5. 『Timeline』パネルで『slimeBlue/slimeBlue』を選択して、『Add Property』→『opacity』をクリックします。


6. 『Assets』パネルの『assets/texture/slimeBlue_Hit』を『Timeline』パネルの『cc.Sprite.spriteFrame』の列の『0:00』にドラッグ＆ドロップします。


7. 『Timeline』パネルで『coinGold』をクリックして選択して、タイムラインの赤線を『0:00』に置いた後、『opacity』の横の『≡』→『Insert keyframe』をクリックします。

   0:00の位置にキーフレームが追加されます。

8. 『Timeline』パネルで『slimeBlue/slimeBlue』を選択して、タイムラインの赤線を『0:00』に置いた後、『opacity』の横の『≡』→『Insert keyframe』をクリックします。


9. 続けて『0:01』の位置にキーフレームを追加します。

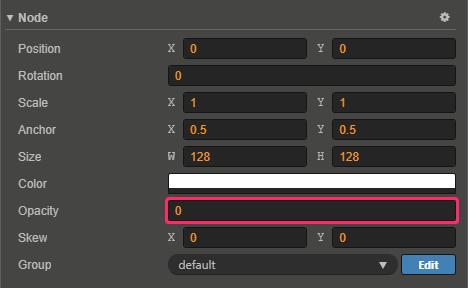

10. 『Timeline』パネルでタイムラインの赤線を『0:01』に置いた後、『Properties』パネルで『Node』の『opacity』を下図のように設定します。


11. 『Timeline』パネルでタイムラインの赤線を『0:10』に置いた後、『Insert frame's event』ボタンをクリックして、タイムラインに追加された白いマークをダブルクリックします。

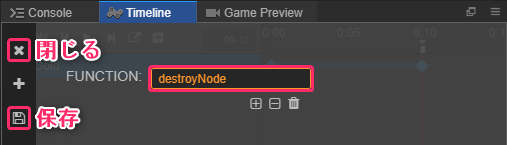

12. 『FUNCTION』に"destroyNode"と入力して、保存ボタンをクリックした後、閉じるボタンで閉じます。
    後でスクリプトに『destroyNode()』を定義します。

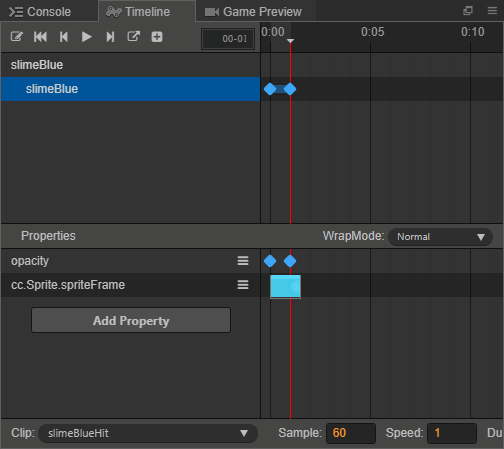

13. 『Timeline』パネルで『Sample:』を下図のように設定します。


14. 『Scene』パネルで『Save』をクリックしてアニメーション（Animation Clip）を保存します。


15. 『Timeline』パネルで『Open/Close Record mode』ボタンをクリックします。



デフォルトのアニメーションを設定する

　最初から移動中のアニメーションを再生するようにします。
　

Cocos Creatorで作業

1. 『Node Tree』パネルで『Canvas/slimeBlue』を選択して、『Properties』パネルの『Animation』を下図のように設定します。

   • 『Defalut Clip』：『Assets』パネルの『assets/animation/slimeBlueMove』をドラッグ＆ドロップで登録します。

   • 『Play On Load』：チェックを入れます。



スクリプトを追加する

　下記の機能を実装します。

• 一定速度で移動します。

• コライダーの右または左部分が接触した場合、逆方向に反転します。

• 画面外にいる場合は停止して、画面内に入った時に動き出します。

• 倒された時に停止して、倒された時用のアニメーションを再生します。

• 倒された時にノードを破棄します。

　

Cocos Creatorで作業

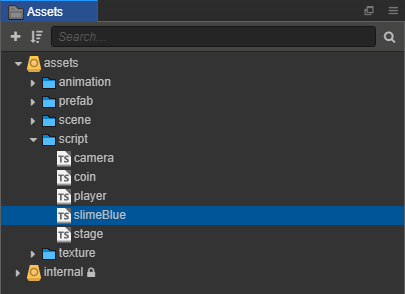

1. 『Assets』パネルで『script』フォルダを右クリック→『Create』→『Typescript』をクリックします。

2. 作成されたファイルの名前を"slimeBlue"に変更します。

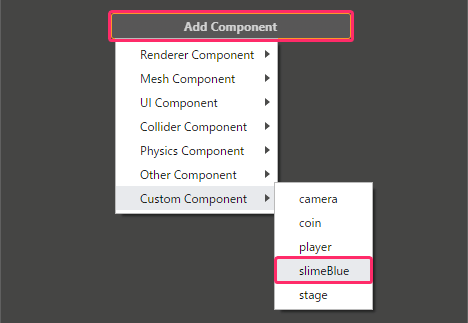

3. 『Node Tree』パネルで『Canvas/slimeBlue』を選択して、『Properties』パネルの『Add Component』→『Custom Component』→『slimeBlue』をクリックします。


4. 『Assets』パネルで『assets/script/slimeBlue』をダブルクリックします。
   VS Codeが起動します。

   VS Codeで作業

5. 下記のようにコードを変更します。

   const {ccclass, property} = cc._decorator;

   @ccclass
   export default class slimeBlue extends cc.Component { // クラス名をNewClassからslimeBlueにする

       scaleTotal: number = 0; // 適用されているスケール
       gravityScale: number = 6; // プレイヤーの重力スケール
       camera: cc.Node = null; // カメラのノード
       moveDistanceX: number = 0; // 動き始める距離
       start () {
           this.node.getComponent(cc.RigidBody).gravityScale = this.gravityScale; // 重力スケールを設定する
           this.scaleTotal = this.node.scaleX * cc.find("Canvas/stage01").scaleX; // 適用されているスケール
           this.camera = cc.find("Canvas/Main Camera");
           this.moveDistanceX = cc.winSize.width / 2 * 1.2;
       }

       direction: number = -1; // 移動方向
       inputDir: boolean = false; // 方向転換中かどうか、true=方向転換中
       onBeginContact (contact: cc.PhysicsContact,
           selfCollider: cc.PhysicsCollider, otherCollider: cc.PhysicsCollider) { // 接触開始時の処理

           // 接点の場所を判定する
           let points = contact.getWorldManifold().points; // 接点のワールド座標を取得
           let relativePoint: cc.Vec2 = cc.Vec2.ZERO; // 変換後の座標
           let isLeft: number = 1; // 左かどうか、1：左
           let isRight: number = 1; // 右かどうか、1：右
           for (let i = 0; i < points.length; i++) { // 接点の数だけループする
               selfCollider.body.getLocalPoint(points[i], relativePoint); // 接点をワールド座標から自身のローカル座標に変換する
               relativePoint.divSelf(this.scaleTotal); // 座標にスケールを反映する
               if (relativePoint.x >= -42) { // 左ではない場合
                   isLeft = 0; // 左フラグを0にする
               }
               if (relativePoint.x <= 42) { // 右ではない場合
                   isRight = 0; // 右フラグを0にする
               }
           }

           // 方向転換処理
           let newDirection: number = isLeft - isRight; // 新しい方向を計算、左が接触したら右（newDirection=1）に行く
           if (!this.inputDir && newDirection) { // 方向転換中でない、かつ方向が0ではない場合
               this.inputDir = true;

               let childNode: cc.Node = this.node.getChildByName("slimeBlue"); // 子ノードのslimeBlueを取得する
               childNode.scaleX = Math.abs(childNode.scaleX) * -1 * newDirection; // ノードの向きを変える、元の絵が左向き
               this.direction = newDirection; // 方向を更新する
           }
       }

       onEndContact (contact: cc.PhysicsContact,
           selfCollider: cc.PhysicsCollider, otherCollider: cc.PhysicsCollider) { // 接触終了時の処理
           this.inputDir = false; // 方向転換中フラグをfalseにする
       }

       speed: number = 120; // 移動速度
       _paused: boolean = false; // 停止状態を保持する
       curVelocity: cc.Vec2 = cc.Vec2.ZERO; // 停止時に速度を保持する
       curGravityScale: number = 0; // 停止時に重力スケールを保持する
       set paused (value: boolean) { // _pausedのセッター
           if (this._paused == value) return; // 同じ値なら処理を抜ける
           this._paused = value; // 値を更新する
           let rigidBody: cc.RigidBody = this.node.getComponent(cc.RigidBody); // RigidBodyを取得する
           if(value){ // 停止中にする場合
               this.curVelocity = rigidBody.linearVelocity; // 現在の速度を保持する
               this.curGravityScale = rigidBody.gravityScale; // 現在の重力スケールを保持する
               rigidBody.linearVelocity = cc.Vec2.ZERO; // 速度をゼロにする
               rigidBody.gravityScale = 0; // 重力スケールをゼロにする
           } else { // 停止中を解除する場合
               rigidBody.linearVelocity = this.curVelocity; // 停止前の速度に戻す
               rigidBody.gravityScale = this.curGravityScale; // 停止前の重力スケールに戻す
           }
       }
       isHit: boolean = false;　// 倒されたかどうか、true=倒されている
       update (dt: number) { // 毎フレームの描画前の処理（dt：前フレームからの経過時間）
           if (this.isHit) return; // 倒されている場合、処理を抜ける

           // 画面外にいる場合、停止する
           let selfWorldPos = this.node.convertToWorldSpaceAR(cc.Vec2.ZERO); // 自ノードのワールド座標
           let cameraWorldPos = this.camera.convertToWorldSpaceAR(cc.Vec2.ZERO); // カメラのワールド座標
           let distance: cc.Vec2 = selfWorldPos.sub(cameraWorldPos); // 自ノードとカメラの距離を取得
           if (Math.abs(distance.x) > this.moveDistanceX) { // 自ノードが画面外の場合
               this.paused = true; // 一時停止する
               return; // 処理を抜ける
           } else { // 自ノードが画面内の場合
               this.paused = false; // 一時停止を解除する
           }

           // 左右の移動
           let velocity: cc.Vec2 = this.node.getComponent(cc.RigidBody).linearVelocity; // 現在の速度を取得
           velocity.x = this.speed * this.direction; // 速度を計算する
           this.node.getComponent(cc.RigidBody).linearVelocity = velocity; // 速度を更新する
       }

       hit () { // 倒された時の処理
           this.isHit = true; // 倒されたフラグをtrueにする
           this.paused = true; // 停止中フラグをtrueにする
           this.node.getComponent(cc.Animation).play("slimeBlueHit"); // 『hit』用のアニメを再生する
       }

       destroyNode () {// キーフレームイベント：親ノードを破棄する
           this.node.destroy(); // 親ノードを破棄する
       }
   }


6. 『ctrl + s』キーを押して、コードを保存します。


slimeBlueノードをプレハブにする

　スライムの機能を一通り実装したのでプレハブにします。
　

Cocos Creatorで作業

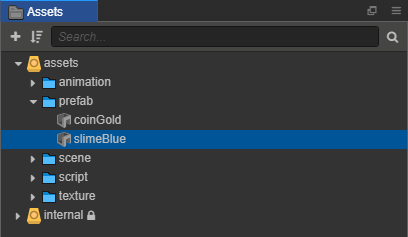

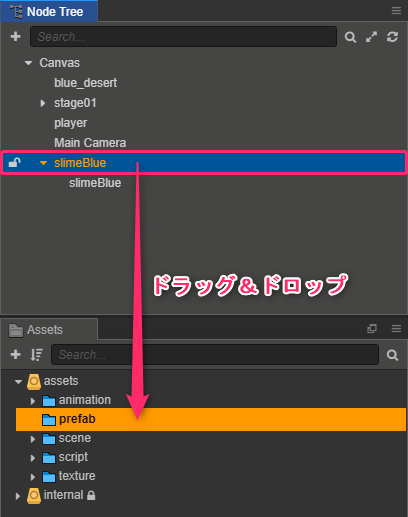

1. 『Node Tree』パネルの『Canvas/slimeBlue』を『Assets』パネルの『assets/prefab』フォルダにドラッグ＆ドロップします。

   『slimeBlue』のプレハブが作成されます。


2. 『Node Tree』パネルの『Canvas/slimeBlue』を右クリック→『Delete』をクリックして削除します。

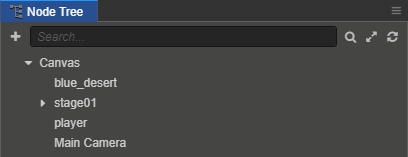

   削除後の『Node Tree』です。



playerノードのコリジョングループを設定する

　今回作成したコリジョングループを、忘れずにプレイヤーに設定します。
　

Cocos Creatorで作業

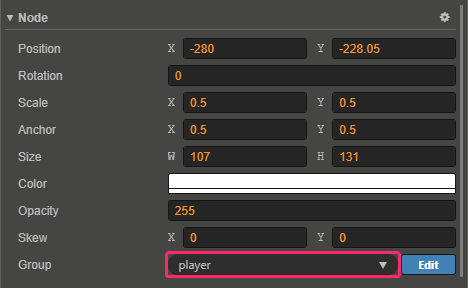

1. 『Node Tree』パネルで『Canvas/player』を選択して、『Properties』パネルの『Node』を『player』に変更します。



coinプレハブのコリジョングループを設定する

　プレハブのファイルをダブルクリックすると再編集出来ます。
　コインのプレハブにもコリジョングループを設定します。　
　

Cocos Creatorで作業

1. 『Assets』パネルで『prefab/coinGold』をダブルクリックします。

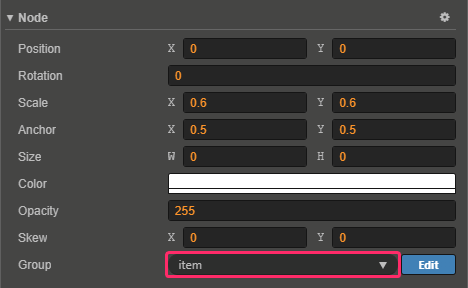

2. 『Node Tree』パネルで『coinGold』を選択して、『Properties』パネルの『Node』を『item』に変更します。

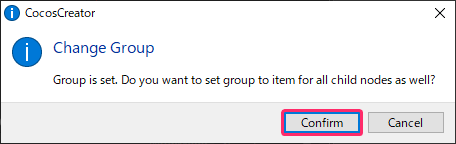

3. 『全ての子ノードのグループも同様に変更しますか？』と問われるので『Confirm』をクリックします。


4. 『Scene』パネルで『Save』をクリックした後、『Close』をクリックします。



タイルマップでスライムの位置を指定する

　スライムを設置する場所にオブジェクトを設置します。
　設置するのはprefabレイヤーです。
　コインのオブジェクトと重なっても大丈夫です。
　

Tiledで作業

1. 『～/PlatformerGame/assets/texture/stage01.tmx』を開きます。

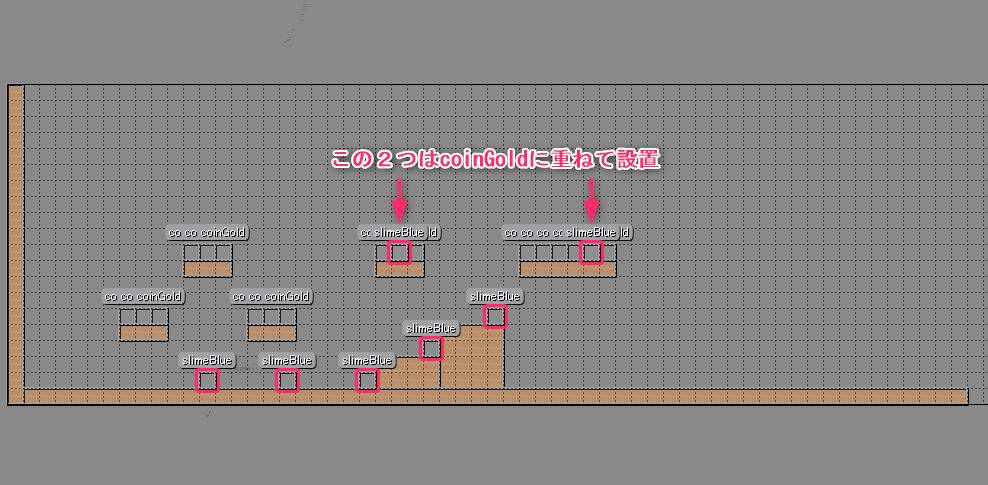

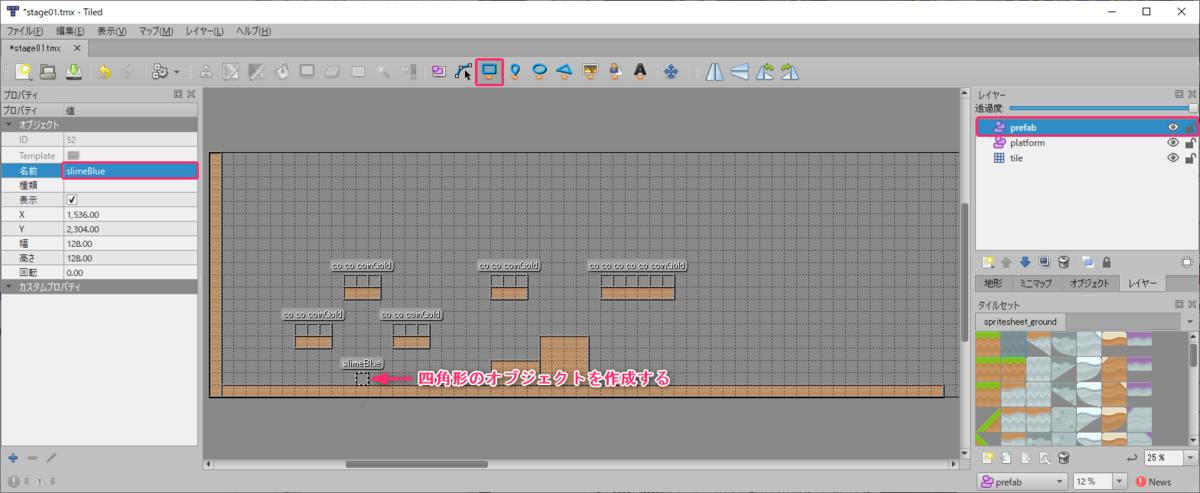

2. 『レイヤー』パネルで『pfefab』を選択して、『四角形を追加』ツールで、『Ctrl』キーを押しながらマウスドラッグして、下図のようにオブジェクトを作成した後、『プロパティ』パネルで名前を”slimeBlue”にします。
   『ctrl』キーを押すと、マウスカーソルがグリッドに吸着します。


3. 『オブジェクトを選択』ツールで『slimeBlue』オブジェクトを選択して、『Ctrl + c』→『Ctrl + v』キーを押して複製した後、『Ctrl』キーを押しながらマウスドラッグして下図の位置に移動します。


4. 『Ctrl + s』キーを押して保存します。


ステージにslimeBlueを設置する

　Cocos Creatorのエディタ上でslimeBlueのプレハブを受け取って、連想配列に追加します。
　

1. 『Assets』パネルで『assets/script/stage』をダブルクリックします。
   VS Codeが起動します。

   VS Codeで作業

2. 下記のように『addPrefab ()』を変更します。

       /* 省略 */
       @property(cc.Prefab) // Cocos Creatorのエディタに表示する
       slimeBluePrefab : cc.Prefab = null; // slimeBlueのプレハブを取得する
       addPrefab () { // 『Tiled』のオブジェクト情報を元にプレハブを配置
           let objects = this.tiledMap.getObjectGroup("prefab").getObjects(); // 『Tiled』のオブジェクトを取得
           let layerNode = this.tiledMap.node.getChildByName("prefab"); // タイルマップの子ノードを取得
           let prefabArray: { [key: string]: cc.Prefab; } = {}; // 名前をkeyにしてプレハブを連想配列に収める
           prefabArray["coinGold"] = this.coinGoldPrefab; // コインのプレハブを配列に追加する
           prefabArray["slimeBlue"] = this.slimeBluePrefab; // コインのプレハブを配列に追加する

           for (let i = 0; i < objects.length; i ++) { // オブジェクトの数だけループ
               /* 省略 */
           }
       }


3. 『ctrl + s』キーを押して、コードを保存します。


   Cocos Creatorで作業

4. 『Node Tree』パネルで『Canvas/stage01』を選択して、『Properties』パネルの『stage』に『Assets』パネルの『assets/prefab/slimeBlue』をドラッグ＆ドロップします。



playerスクリプトにスライムの踏みつけ処理を追加する

　プレイヤーの足元（足裏）でスライムを踏んだ場合に、そのスライムを倒す処理を追加します。
　踏んだ後にわずかに跳ねるようにします。コライダーが消えるまでプレイヤーと再接触しないようにする意味合いがあります。
　

1. 『Assets』パネルで『assets/script/player』をダブルクリックします。
   VS Codeが起動します。

   VS Codeで作業

2. 下記のように『onBeginContact()』を変更します。

       /* 省略 */
       onBeginContact (contact: cc.PhysicsContact,
           selfCollider: cc.PhysicsCollider, otherCollider: cc.PhysicsCollider) { // 接触開始時の処理

           // 接点の場所を判定する
           /* 省略 */

           // 足元に接触したブロックのUUIDを配列に追加する
           /* 省略 */

           // 接触相手のノードごとの処理
           switch (otherCollider.node.name) { // 接触相手のノードの名前で処理を分岐する
               case "coinGold": // coinGoldの場合
                   otherCollider.node.getComponent('coin').getCoin(); // coinスクリプトのgetCoin()を実行する
                   break;
               case "slimeBlue": // slimeBlueの場合
                   if (isPlayerBottom) { // 足で踏んだ場合
                       otherCollider.node.getComponent('slimeBlue').hit(); // slimeBlueスクリプトのhit()を実行する
                       playerBody.linearVelocity = cc.v2(playerBody.linearVelocity.x, 500); // 踏んだ後に跳ねる
                   }
                   break;
           }
       }


3. 『ctrl + s』キーを押して、コードを保存します。


   Cocos Creatorで作業

4. 『ctrl + p』キー（またはプレビューボタン）を押して、プレビューを実行します。
   ゲーム画面を一度クリックした後、プレイヤーをキー操作で移動出来ます。
   【 注意 】クリックでゲーム画面をフォーカスしていないとキー操作出来ません。
   　
   ＊下図はgifです。クリックで再生します。（ブログの仕様でgifがループします。）
   ＊キーボードとマウスの操作を表示するソフトを使っています。



今回作成したファイル

　今回の作業によって下記のファイルのようになります。

• https://github.com/githubmorley/blog-files/blob/master/platformergame011/slimeBlue.ts

• https://github.com/githubmorley/blog-files/blob/master/platformergame011/stage.ts

• https://github.com/githubmorley/blog-files/blob/master/platformergame011/player.ts


　
　今回はここまでです。お疲れさまでした。
　
　続きは、こちらの記事です。

mmorley.hatenablog.com
