マリオみたいな2Dアクションゲームを作る! その2 物理エンジンを使用する:Cocos Creator

 ◆ Cocos Creatorスーパーマリオみたいな2Dアクションゲームを作ります。◆
 ◆ このシリーズの他の記事を見るには『PlatformerGame』タグをクリックして下さい。◆

 こちらの記事の続きです。


 今回は、『プレイヤーキャラクター(以下、プレイヤー)』の動きを、物理エンジンで制御するための設定を行います。物理エンジンによって、プレイヤーが重力を受けて落下したり、地面に衝突して停止したりする動きが計算されます。

【 注意 】この記事で使用しているCocos Creator v2.3.3は、VS Codeデバッグ実行でブレークポイントが機能しないバグがあので、v.2.3.2を使用して下さい。
 v.2.3.2は、Cocos DashboardのEditorのDownloadボタンからインストール出来ます。
 既存のプロジェクトのEditor Versionは、下図のように切り替えます。一度確認のメッセージが表示されます。
    f:id:mmorley:20200422191834p:plain

使用環境

 私が使用している環境です。

プレイヤーの画像をAssetsに追加する

 ファイルをWindowsエクスプローラから『Assets』パネルにドラッグ&ドロップして追加します。


    Cocos Creatorで作業

  1. 『Assets』パネルで『assets』フォルダに『texture』フォルダを作ります。
    f:id:mmorley:20200409114435p:plain

    Windowsで作業

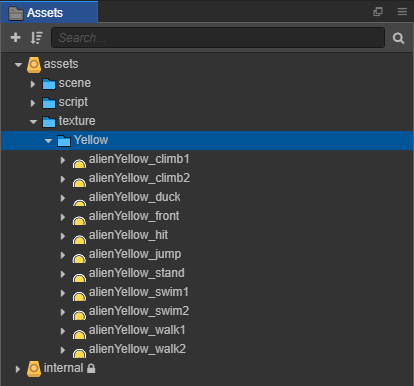

  2. Windowsエクスプローラーで下記のフォルダ選択して、『Assets』パネルの『texture』にドラッグ&ドロップします。
    • Platformer Pack Redux (360 assets)\PNG\Players\128x256\Yellow
      前回入手した画像素材ファイルです。
    f:id:mmorley:20200409115901p:plain

プレイヤーノードをNode Treeに追加する

 ノードは土台のようなもので、そこに必要な機能を持ったコンポーネントを追加します。
 プレイヤーには画像の表示が必要なので、下記のようにノードを作成します。

  1. 空のノードを作る
  2. ノードに画像を表示させる『Sprite』コンポーネントを追加する
  3. 『Sprite』コンポーネントに画像ファイルを登録する

 尚、画像ファイルを『Node Tree』パネルにドラッグ&ドロップすることで、上記の作業をまとめて行うことが出来ます。

    Cocos Creatorで作業

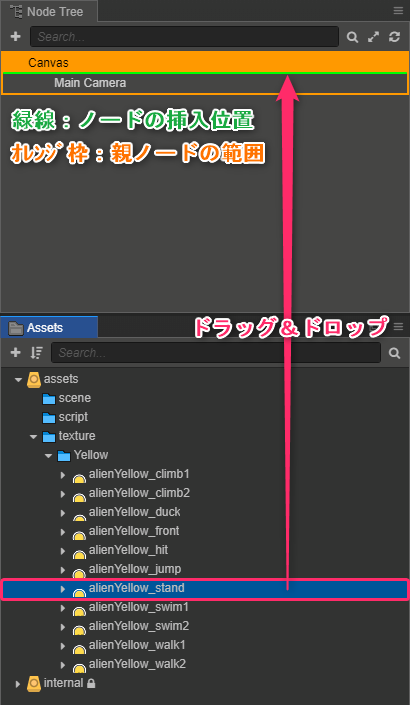

  1. 『Assets』パネルから『alienYellow_stand』を『Node Tree』パネルにドラッグ&ドロップします。
    f:id:mmorley:20200428091356p:plain

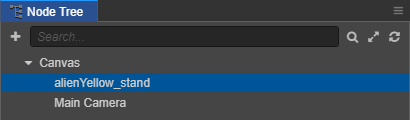

    下図のようになります。
    f:id:mmorley:20200428091639p:plain
    『Node Tree』パネルにおけるノードの位置と親子関係は重要です。シーンの中でノードの表示位置が重なる場合、『Node Tree』の下側にあるノードほど手前に表示されます。
  2. 『Node Tree』パネルで『alienYellow_stand』を右クリック→『Rename』をクリックして名前を”player”にします。
    f:id:mmorley:20200304165529p:plain
  3. 『Node Tree』パネルで『player』を選択して、『Properties』パネルで『Node』の『Scale』を設定します。
    Canvasの解像度に対してプレイヤーが大きいのでサイズを半分にします。
    f:id:mmorley:20200304163155p:plain

プレイヤーノードに物理コンポーネントを追加する

 プレイヤーの動きを物理エンジンで制御するために、『RigidBody』コンポーネントと『PhysicsCollider』コンポーネントを追加します。

  • 『RigidBody』コンポーネント:物体のタイプの設定、速度・力の管理等を行います。
    物体のタイプ説明
    Static質量ゼロ、速度ゼロ。重力や力の影響を受けない。node.positionの値で移動は可能。
    Dynamic質量を持つ。速度を設定可能。重力や力の影響を受ける。
    Kinematic質量ゼロ、速度を設定可能。重力や力の影響を受けない。
    Animated質量ゼロ、速度を設定可能。重力や力の影響を受けない。
    Kinematicの派生。Animationさせる場合に使用。
  • 『PhysicsCollider』コンポーネント:形状や材質(密度・摩擦・反発)等を設定します。
    形状説明
    Circle円形
    Box長方形
    Polygon多角形
    Chain開いた線形状
    f:id:mmorley:20200305161300p:plain
 1つのノードに『RigidBody』は1つだけですが、『PhysicsCollider』は複数追加できます。


    Cocos Creatorで作業

  1. 『Node Tree』パネルで『player』を選択して、『Properties』パネルの一番下の『Add Component』→『Physics Component』→『Collider』→『Polygon』をクリックします。
     あえて『Box』ではなく『Polygon』にしています。理由は後で説明します。
    f:id:mmorley:20200325103036p:plain
    『RigidBody』コンポーネントと『PhysicsPolygonCollider』コンポーネントが追加されます。

スクリプトで物理マネージャーを有効にする

 物理コンポーネントを追加しましたが、現時点でプレビュー実行してもプレイヤーは動きません。
 物理エンジンの処理は、物理マネージャーを有効にすることで開始されます。
 Cocos Creatorでは物理マネージャーを通じて物理エンジンにアクセスする仕組みになっています。

  • スクリプトファイルを作成します。
  • スクリプトの『onLoad()』に物理マネージャーを有効にするコードを追加します。
    【 注意 】『start()』で設定しても有効になりません。
  • スクリプトをノードに追加します。
    物理エンジンの有効化は、どのノードで行っても構いません。


    Cocos Creatorで作業

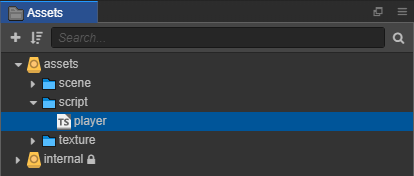

  1. 『Assets』パネルで『assets/script/NewScript』を右クリック→『Rename』をクリックして名前を”player”にします。
    VS Codeの設定のために作ったスクリプトを名前を変えて使います。
    f:id:mmorley:20200409160124p:plain

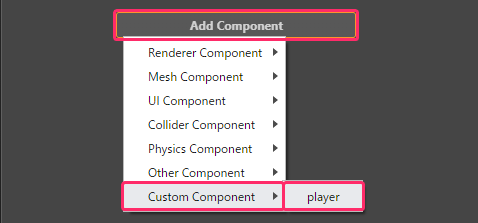

  2. 『Node Tree』パネルで『Canvas/player』を選択して、『Properties』パネルで『Add Component』→『Custom Component』→『player』をクリックして追加します。
    f:id:mmorley:20200311165007p:plain
    playerノードがシーンに読み込まれる時にplayerスクリプトが実行されるようになります。
  3. 『Assets』パネルで『assets/script/player』をダブルクリックします。
    VS Codeが起動します。

    VS Codeで作業

  4. 下記のようにコードを変更します。
    変数の宣言やstart()等の不要なコードは削除しています。

    const {ccclass, property} = cc._decorator;

    @ccclass
    export default class Player extends cc.Component { // クラス名をNewClassからPlayerにする

        onLoad () { // ノードが最初にアクティブになった時の処理
            let physicsManager = cc.director.getPhysicsManager(); // 物理マネージャーを取得する
            physicsManager.enabled = true; // 物理マネージャーを有効にする
        }

    }


  5. 『ctrl + s』キーを押して、コードを保存します。

    Cocos Creatorで作業

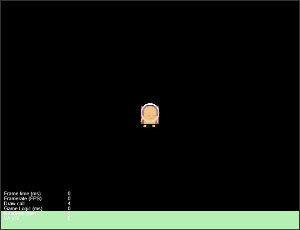

  6. 『ctrl + p』キー(またはプレビューボタン)を押して、プレビューを実行します。

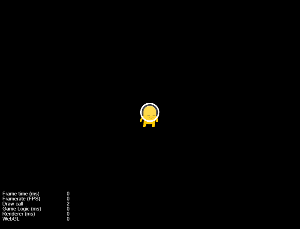

    物理エンジンが有効になったので、プレイヤーが自由落下します。

    *下図はgifです。クリックで再生します。(ブログの仕様でgifがループします。)

地面を作る

 このままではプレイヤーは落下して消えるだけなので、作業のために仮の地面を作ります。


    Cocos Creatorで作業

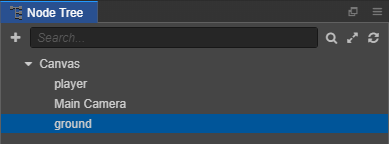

  1. 『Node Tree』パネルで『Canvas』を右クリック→『Create』→『Create Renderer Nodes』→『New Sprite(Splash)』をクリックしてノードを作成し、名前を”ground”にします。
    f:id:mmorley:20200313180101p:plain

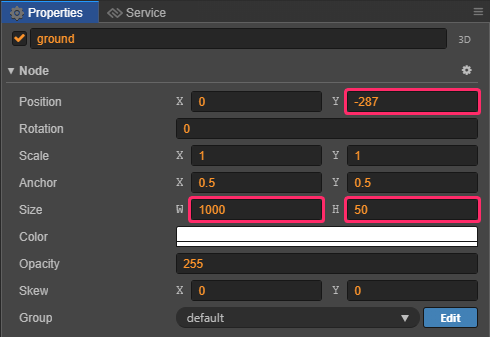

  2. 『Node Tree』パネルで『Canvas/ground』を選択して、『Properties』パネルで『Node』の位置とサイズを設定します。
    f:id:mmorley:20200315120424p:plain

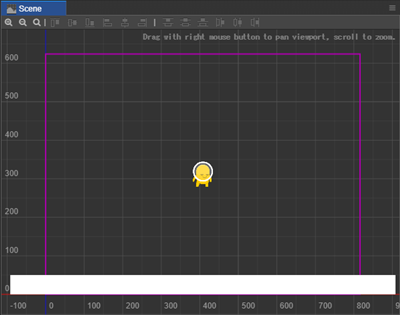

    地面をシーンの幅より少し広くしました。
    f:id:mmorley:20200315121151p:plain

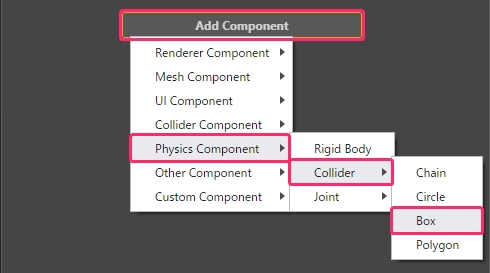

  3. 『Node Tree』パネルで『Canvas/ground』を選択して、『Properties』パネルで『Add Component』→『Physics Component』→『Collider』→『Box』をクリックします。
    f:id:mmorley:20200313180641p:plain
    『RigidBody』と『PhysicsBoxCollider』コンポーネントが追加されます。
    『PhysicsBoxCollider』はノードと同じサイズになります。

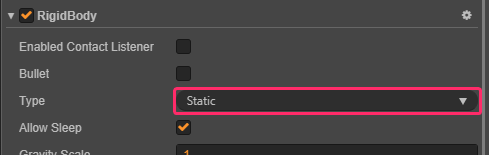

  4. 『Node Tree』パネルで『RigidBody』の『Type』を『Static』に変更します。
    重力や力の影響を受けないようにします。
    f:id:mmorley:20200316174938p:plain
  5. 『ctrl + p』キー(またはプレビューボタン)を押して、プレビューを実行します。
    プレイヤーが地面に衝突して止まります。

    *下図はgifです。クリックで再生します。(ブログの仕様でgifがループします。)

    よく見るとプレイヤーの足が埋まっています。
    後でプレイヤーの『PhysicsPolygo』の形状を調整して修正します。

デバッグ用にColliderの形状を表示する

 実行時にColliderの形状を表示します。プレビュだけでなく『Build』した場合でも表示されます。


    VS Codeで作業

  1. 下記の『onLoad()』にコードを追加します。

        onLoad () { // ノードが最初にアクティブになった時の処理
            let physicsManager = cc.director.getPhysicsManager(); // 物理マネージャーを取得する
            physicsManager.enabled = true; // 物理マネージャーを有効にする
            // ↓追加した行
            physicsManager.debugDrawFlags = cc.PhysicsManager.DrawBits.e_shapeBit; // コライダーの形状を表示する
        }


    Cocos Creatorで作業

  2. 『ctrl + p』キー(またはプレビューボタン)を押して、プレビューを実行します。
    Colliderの形状が表示されます。

    *下図はgifです。クリックで再生します。(ブログの仕様でgifがループします。)

    プレイヤーと地面のColliderの形状が表示されました。
    よく見るとプレイヤーのColliderが足元まで覆ってないので埋まっています。
    尚、プレイヤーが着地した後にColliderの色が暗くなるのは、スリープ状態になったためです。処理の負荷を軽くするために、スリープ状態の物体は物理演算から除外されます。

プレイヤーのColliderの形状を編集する

 プレイヤーが地面に埋まらないようにColliderの形状を編集します。
 加えて、プレイヤーが足場の継ぎ目に引っかからないようにします。

  • Colliderが四角形の場合、足場の継ぎ目に引っかかる場合があります。
    f:id:mmorley:20200320144742p:plain
    プレイヤーは重力と足場の反力によって、物理演算の計算周期で上下します。処理が重いと計算周期が長くなるので、上下の幅は大きくなり、足場の継ぎ目に引っかかる場合があります。
  • Colliderを下図のような形状にして、引っかからないようにします。
    不安定に見えますが、後で回転しない設定をするので倒れません。
    f:id:mmorley:20200320143635p:plain


    Cocos Creatorで作業

  1. 『Node Tree』パネルで『player』を選択して、『Properties』パネルで『PhysicsPolygonCollider』の『Editing』にチェックを入れます。
    f:id:mmorley:20200320220944p:plain

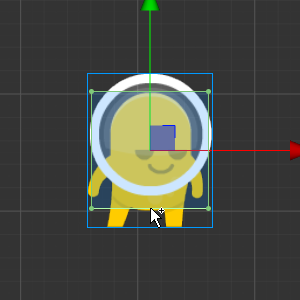

  2. 『Scene』パネルで下図のマウスカーソルの位置を左クリックします。
    f:id:mmorley:20200321000413p:plain
    頂点が追加されます。
    f:id:mmorley:20200321000610p:plain

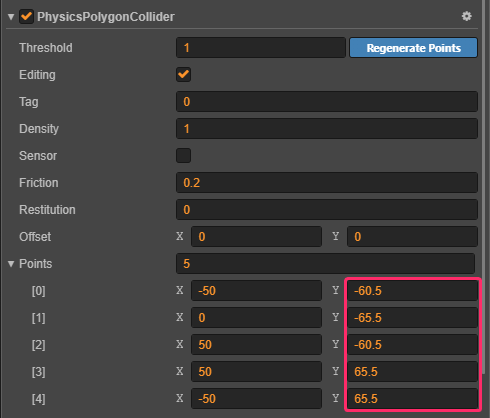

  3. 『Properties』パネルで『PhysicsPolygonCollider』の『Points』を下図のようにします。
    f:id:mmorley:20200321001857p:plain
    65.5は131(画像の高さ)÷2の値です。

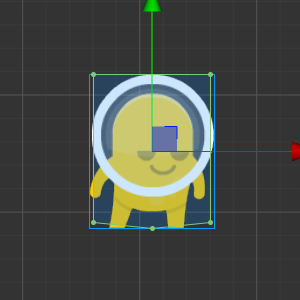

    Colliderが下図のようになります。
    f:id:mmorley:20200321002337p:plain

    *下図はgifです。クリックで再生します。(ブログの仕様でgifがループします。)

    足が地面に埋まらなくなりました。

プレイヤーの回転を無効にする

 プレイヤーが頭をぶつけたり、足元をすくわれたりすると物理エンジンによって回転が加わります。

    f:id:mmorley:20200325173215p:plain
 動きが複雑になるので、プレイヤーが回転しないようにします。


    Cocos Creatorで作業

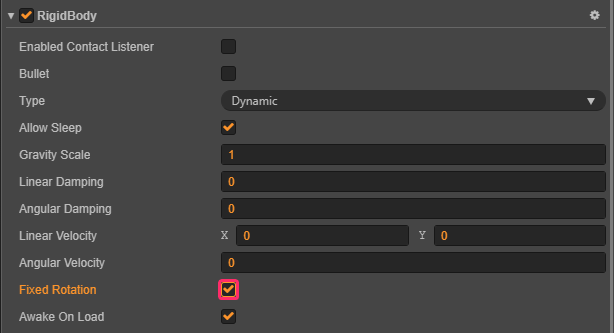

  1. 『Node Tree』パネルで『player』を選択して、『Properties』パネルで『RigidBody』の『Fixed Rotation』にチェックを入れます。
    f:id:mmorley:20200325210626p:plain

補足:マニュアルでAPIの情報を調べる

 Cocos CreatorAPI関数について調べたい場合は、マニュアルで調べることが出来ます。


    ブラウザで作業

  1. 下記のサイトを開きます。
    docs.cocos.com

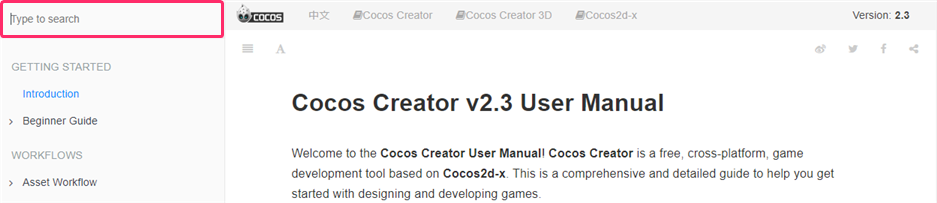

  2. 赤枠に関数名等の調べたいキーワードを入力します。
    f:id:mmorley:20200327134838p:plain

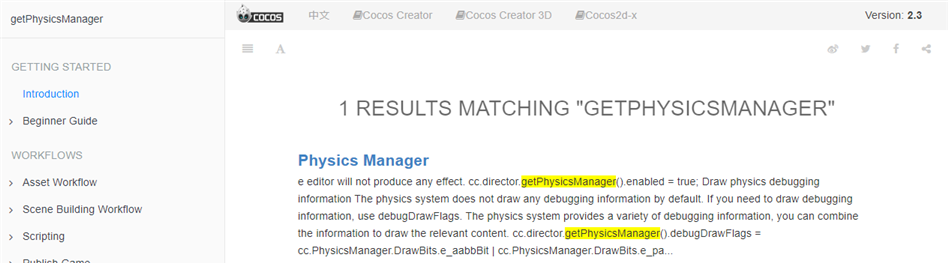

    検索にヒットした内容が表示されます。
    f:id:mmorley:20200327135100p:plain
    ブラウザのページ翻訳機能(Google翻訳)を使うと割と読めます。

 今回はここまでです。お疲れさまでした。

 続きは、こちらの記事です。
