顔のモデリングの超詳細手順 その4 顔を作り込む!:Blender

 人型の3Dキャラクターの顔をモデリングします。


 ↑の記事の続きです。

 ここまで、大まかに顔の形を作りながら、造形に必要な頂点を追加して来ました。
 今回は、もう少し頂点を追加してから、顔の形を作り込みます。

 それでは作成を開始します!

 ◆ このシリーズの目次 ◆

*図は、クリックすると拡大表示されます。
Macのキー操作で書いています。Windowsの方は以下のように変換して下さい。
 Mac[Window]キー対応:option[alt]、control[ctrl]、command [windows]

使用環境

 私が使用している環境です。

鼻と口に頂点を追加する

 細部の表現に必要な頂点を追加します。

    ここから『3Dビュー』で作業

  1. 『k』キーを押して、下図のように切り込みを入れる
    f:id:mmorley:20190827164151p:plain:w300
    *『細分割曲面』モディファイアを使ったモデリングでは、"辺"を二重にして密度をあげるとエッジを鋭くなります。
    下図は切り込みを入れる前後の比較です。
    f:id:mmorley:20190827164314p:plain:w250 f:id:mmorley:20190827164404p:plain:w250
  2. 『k』キーを押して、下図のように切り込みを入れる
    口の中までは切り込みは入れません。唇の表面までです。
    f:id:mmorley:20190827205932p:plain:w250 f:id:mmorley:20190827210153p:plain:w250

顔の形を作り込む

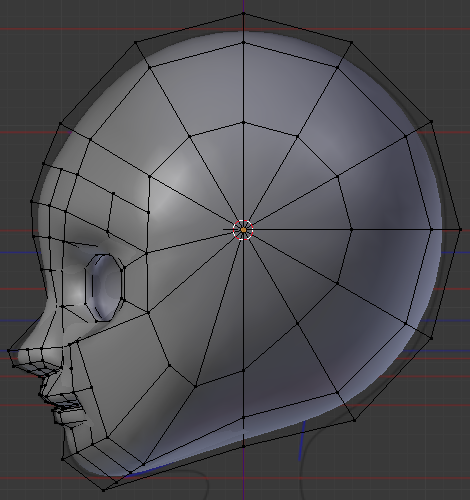

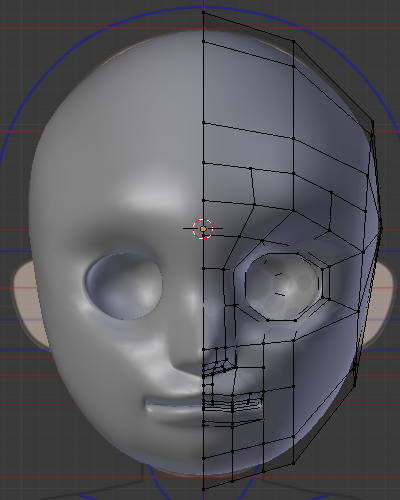

 ここまで、顔の造形に必要な頂点を追加してきました。

    f:id:mmorley:20190828105852p:plain:h250 f:id:mmorley:20190828111500p:plain:h250
 次は、これらの頂点を動かして顔の形を仕上げます。
 思い通りに作るには慣れが必要なので、この段階で別ファイルに保存して、好みの顔になるまで練習すると良いかもしれません。
  1. あごのラインを作る
    細分割曲面の曲線を下絵のあごのラインに合わせます。
    f:id:mmorley:20190908212029p:plain:w300
  2. ほほのふくらみを作る
    目の下からほほのラインをなめらかに丸みを持たせます。
    f:id:mmorley:20190908202201p:plain:w300
  3. ほほのふくらみを作る(横顔)
    横から見ても滑らかに丸みを持つようにします。
    f:id:mmorley:20190908203755p:plain:w300
  4. 眉間から鼻先のラインを作る
    下絵のラインに合わせます。
    鼻先を丸くするため、鼻先の2本の縦の"辺"をほぼ同じ位置にします。
    f:id:mmorley:20190908211006p:plain:w300
  5. 下から見た鼻の形を作る
    小鼻の張りと、鼻の下の溝を作ります。
    顔の中央(x=0)の頂点は、x方向には動かさないようにします。
    f:id:mmorley:20190908223734p:plain:w300
  6. 鼻の穴を作る
    1. 下図の頂点を選択する
      f:id:mmorley:20190828153933p:plain:w250
    2. 『e』→『z』キーを押して、z+方向に押し出す
      f:id:mmorley:20190828154045p:plain:w250
    3. 『g』→『y』キーを押して、y+方向に移動する
      f:id:mmorley:20190828154226p:plain:w250
  7. 目の周り、鼻筋を作る
    目の周りのメッシュの間隔をある程度そろえます。こめかみの部分は少し細くします。
    鼻筋を少し細くします。
    f:id:mmorley:20190909004806p:plain:w300
  8. 口を作る(下から)
    唇の"辺"を放射状に傾けます。円弧の丸みも調整します。
    f:id:mmorley:20190828163611p:plain:w300
  9. 口を作る(正面から)
    口角(唇の端)を細くします。下唇は厚めにします。若干アヒル口にします。
    f:id:mmorley:20190909082952p:plain:w300
  10. 口を作る(横から)
    横からも唇の形を整えます。
    f:id:mmorley:20190909085512p:plain:w300
  11. 口角の台形を整える
    正面から見ても横から見ても台形にします。
    f:id:mmorley:20190828171324p:plain:w300

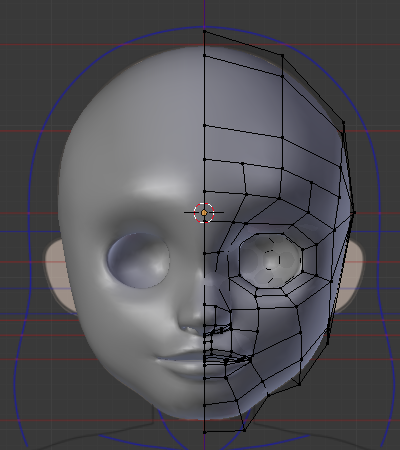

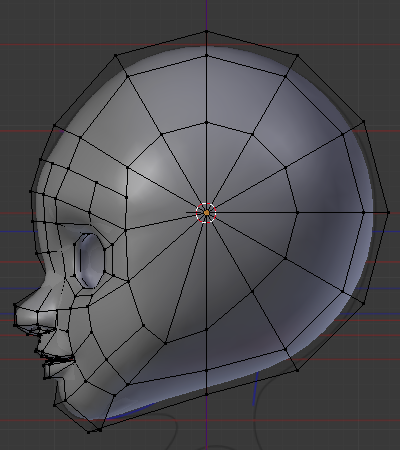

 ここまでで、下図のようになりました。
f:id:mmorley:20190909090036p:plain:w250 f:id:mmorley:20190909090055p:plain:w250

 続きは、こちらの記事です。
